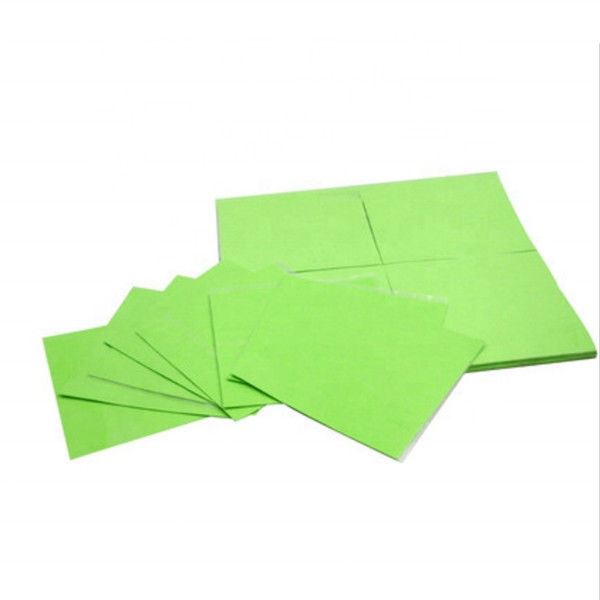

Pad conduttivo senza silicone ad alta temperatura per laptop
Eccellente alta viscosità elastica
Lavorazione rigorosa, il prodotto è pulito e ordinato nel suo insieme, senza schiuma o colla traboccante, e può essere tagliato e lavorato a piacimento, il che può riempire bene lo spazio e può dissipare il calore dopo una pasta
Morbido assorbimento degli urti
Film in silicone forte flessibilità, morbido e comprimibile, buona plasticità prestazioni di assorbimento degli urti, può essere tagliato a qualsiasi dimensione.
Modalità di applicazione
1. Riempire tra il circuito stampato e l'elemento termico
2. Riempire tra l'IC e l'elemento termico o l'involucro del prodotto
3. Riempire tra IC e materiale di dissipazione del calore (come lo schermo metallico)
Applicazione del prodotto
Il pad termico senza silicone è ampiamente utilizzato per tutti i tipi di alimentazione ad alta potenza, laptop, luce LED, smartphone, batteria di alimentazione, industria elettronica e così via.
Forma dei parametri fisici
|
Elemento di prova
|
Metodo di prova
|
Unità
|
Valore CP200
|
|
Colore
|
Visivo |
|
Rosso |
|
Spessore
|
ASTM D374 |
mm |
0,15~20 |
|
Peso specifico
|
ASTM D792 |
g/cc |
2,4±0,1 |
|
Durezza
|
ASTM D2240 |
Riva C |
25±5 |
|
Resistenza alla trazione
|
ASTM D412 |
(Papà) |
5,7*108 |
|
Comprimibilità
|
ASTM D412 |
% |
30 |
|
Intervallo di temperatura
|
EN344 |
℃ |
-40~+150 |
|
Resistività di volume
|
ASTM D257 |
Ω-CM |
1,0*10^11 |
|
Calo di tensione
|
ASTMD149 |
chilovolt/mm |
4 |
|
Valutazione della fiamma
|
UL-94 |
|
V-0 |
|
Conduttività termica
|
ASTM D5470 |
w/mk |
2.0 |
Dettagli del prodotto
FAQ
D1: Quale metodo di prova della conducibilità termica è stato utilizzato per raggiungere i valori indicati nelle schede tecniche?
A1: Viene utilizzato un dispositivo di prova che soddisfa le specifiche descritte
in DRL-III.
D2: GAP PAD viene offerto con un adesivo?
R2: Attualmente, tutti i materiali GAP PAD hanno un'aderenza intrinseca.
Q3: L'adesivo è riutilizzabile?
A3: A seconda della superficie su cui viene applicato, se si presta attenzione, il pad può essere riutilizzato.Prestare particolare attenzione. Durante la rimozione
il pad da superfici in alluminio o anodizzate per evitare lacerazioni o delaminazioni.
D4: Cosa si intende per "aderenza naturale"?
A4: La caratteristica della gomma stessa ha una virata intrinseca naturale, con l'aggiunta di un adesivo.Come con retro adesivo
prodotti, le superfici con aderenza naturale possono aiutare nel processo di assemblaggio per mantenere temporaneamente il pad in posizione mentre il
l'applicazione è in fase di assemblaggio.A differenza dei prodotti con retro adesivo, l'aderenza intrinseca non ha una penalità termica poiché la gomma
stesso ha la virata.La forza di adesione varia da un prodotto GAP PAD all'altro.
D5: È possibile riposizionare GAP PAD con adesività naturale?
R5: A seconda del materiale su cui è applicato il tampone, nella maggior parte dei casi sono riposizionabili.Bisogna fare attenzione quando
rimuovere il pad da superfici in alluminio o anodizzate per evitare di strappare o delaminare il pad.Il lato con la virata naturale è
sempre più facile da riposizionare rispetto a un lato adesivo.
D6: GAP PAD è rilavorabile?
R6: A seconda dell'applicazione e del tampone utilizzato, GAP PAD è stato rielaborato in passato.Alcuni dei nostri clienti lo sono
attualmente utilizzano lo stesso pad per riassemblare le loro applicazioni dopo i processi di burn-in e dopo le riparazioni sul campo.Tuttavia, questo
è lasciata al giudizio del progettista se il GAP PAD resisterà o meno al riutilizzo.
D7: Il calore renderà il materiale più morbido?
R7: Da -40°C a 200°C, non vi è alcuna variazione significativa nella durezza dei materiali GAP PAD in silicone e dei riempitivi per spazi vuoti.
D8: Qual è la durata di conservazione di GAP PAD?
R8: La durata di conservazione per la maggior parte dei materiali GAP PAD è di dieci (10) anni dalla data di produzione.Per GAP PAD con adesivo, il ripiano
la durata è di due (2) anni dalla data di produzione.Dopo queste date, le proprietà adesive e di adesività intrinseche dovrebbero essere
ricaratterizzato.La stabilità a lungo termine del materiale GAP PAD non limita la durata di conservazione;è correlato all'adesione o
"invecchiamento" del GAP PAD al rivestimento.Oppure, nel caso di un GAP PAD con adesivo, la durata di conservazione è determinata dalla modalità dell'adesivo
invecchia fino alla fodera rimovibile.
D9: Come viene eseguito il test di estrazione?
A9: Il metodo di prova utilizzato è il metodo di estrazione Soxhlet;
D10: Qual è la tolleranza di spessore dei tuoi cuscinetti?
A10: La tolleranza dello spessore è di ±0,2 mm sui materiali.
D11: Quali sono i limiti massimi di temperatura di lavorazione per GAP PAD e per quanto tempo GAP PAD può essere esposto ad essi?
A11: GAP PAD in generale può essere esposto a temperature di lavorazione temporanee di 120°C. Basato su spessore GAP PAD, linea di assemblaggio
14 metri di lunghezza, tempo circa 10-15 minuti.
Q12: GAP PAD è elettricamente isolante?
R12: Sì, tutti i materiali GAP PAD sono elettricamente isolanti.Tuttavia, tieni presente che GAP PAD è progettato per colmare le lacune e lo è
sconsigliato per applicazioni in cui viene esercitata un'elevata pressione di montaggio sul GAP PAD.
D13: Perché le caratteristiche di "wet out", "compliance" o "conformabilità" di GAP PAD sono importanti?
R13: Quanto meglio un GAP PAD è liscio, "bagna" o si conforma a una superficie ruvida o a gradini, offrendo una minore resistenza interfacciale
causato da vuoti d'aria e vuoti d'aria.GAP PAD I materiali sono conformabili o cedevoli in quanto aderiscono molto bene alla superficie.Il divario
I materiali PAD possono agire in modo simile a una "ventosa" sulla superficie.
Ciò comporta una minore resistenza termica complessiva del pad tra le due interfacce.
D14: C'è qualcosa che viene emesso dal materiale (ad esempio, estraibili, degassamento)?
A14: Silicone GAP PAD e Gap Fillers, come tutti i materiali in silicone morbido, possono estrarre silicone a basso peso molecolare. Si noti inoltre che
GAP PAD e Gap Filler hanno alcuni dei valori di estrazione più bassi per i prodotti di riempimento degli spazi a base di silicone sul mercato e se
la tua applicazione richiede una quantità minima di silicone, consulta la nostra linea di materiali privi di silicone.Il White Paper su GAP PAD S-Class e
informazioni sui nostri materiali senza silicone sono disponibili sul nostro sito web.
